過濾器/濾水器內部流速分布

在過濾器內部，過濾元件和隔離止水部件把過濾器分為里外兩部分。過濾元件外部，,未經過濾的懸浮含沙水徑向進入過濾元件內部，而過濾后的水流在內部沿過濾元件軸向方向流向出口。因而在過濾元件外部，徑向的過濾流速是主流，在內部軸向的會聚流是主流。所以盡管在過濾器內部水流是三元流，但在推導其內部的流速分布時，可假定過濾元件外部的流體的運動(未經過濾的含沙水流)主要是沿徑向方向，而過濾元件內部流體的運動(過濾后的水流)主要是沿軸向方向的，這樣做可以使推導過程簡化，而忽略了其他微小流動不會影響其分析結果。

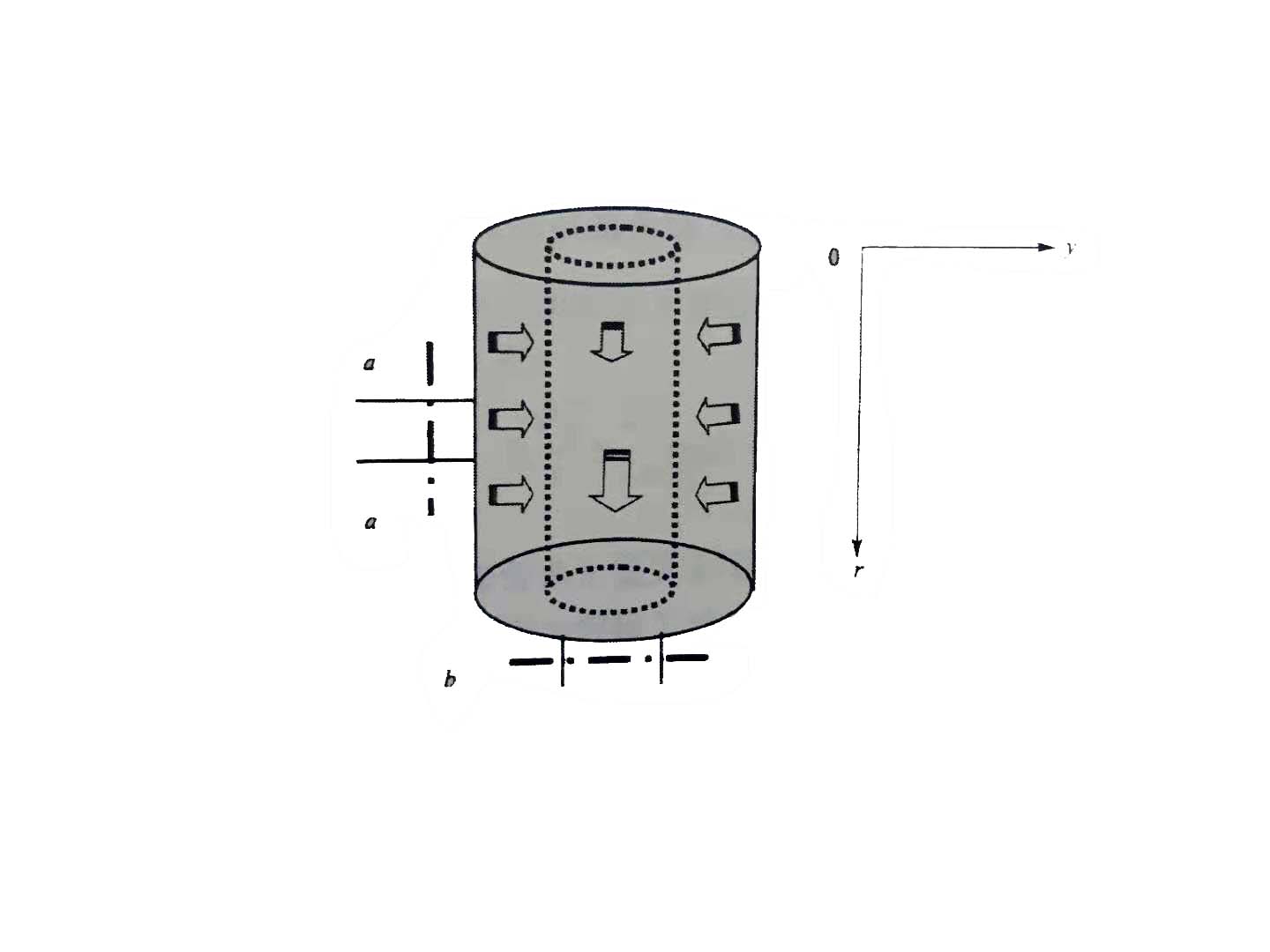

一般在過濾器的出口和進口斷面處，輸水管道用法蘭或卡箍連接，過水?dāng)嗝嫘螤顬閳A形，為了方便與管道連接，它們形狀大小尺寸相等，同時也是過濾器過水?dāng)?/span>面尺寸最小的地方，見下圖。
