電動濾水器內部流向

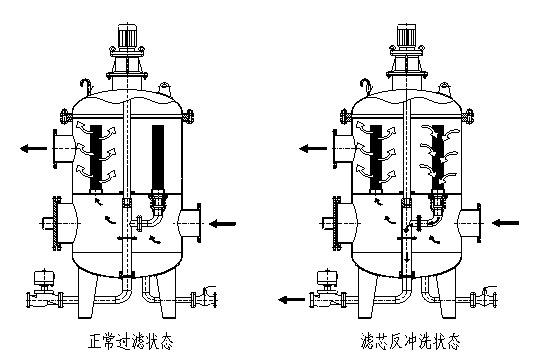

如下圖示，兩個圖為電動濾水器兩種工作狀態下的內部流向示意圖，左圖為電動濾水器正常過濾狀態下內部水流流向示意圖，右圖為反沖洗狀態下的內部水流流向示意圖，右面下方為進水口，需要過濾的水從此進入，左面上方為出水口，進水從此出口輸送到下行機組，左方最下面為排污口，進、出水口之間有一攔污柵板3，攔污柵板上開有數個Φ20--50mm的通孔（此孔起欄污柵作用，孔徑可據水電站所在流域的水質情況定）。現結合工作原理進行加以說明。
正常過濾狀態：排污口閥門關閉。取自自然的江水、河水由濾水器上腔進水口進入，水中的塑料泡沫、樹枝、水草以及直徑大于隔板欄污柵孔徑的顆粒留在濾水器上腔，并由上排污閥排出。較為清潔的水經導流管流至下腔，水到下腔后，一些沙�？沙恋降装宄辽呈覂�(nèi)，沙�？捎蓻_排泥沙出口排出。下腔的水從下隔板的孔流入V形楔式不銹鋼過濾網管，過濾后的清潔水從濾水器中間的出水口流出。
反沖洗狀態：當濾網表面積聚雜物時，濾水器進、出水口會產生壓差，當差壓值達到自反沖設定值時，差壓開關動作，電動減速裝置和電動排污閥先后得電，排污閥打開，與大氣相通，經過過濾的水，在差壓作用下對濾網反沖，將附著在濾網上的污物沖出，并由下腔排污閥將污物排出。
